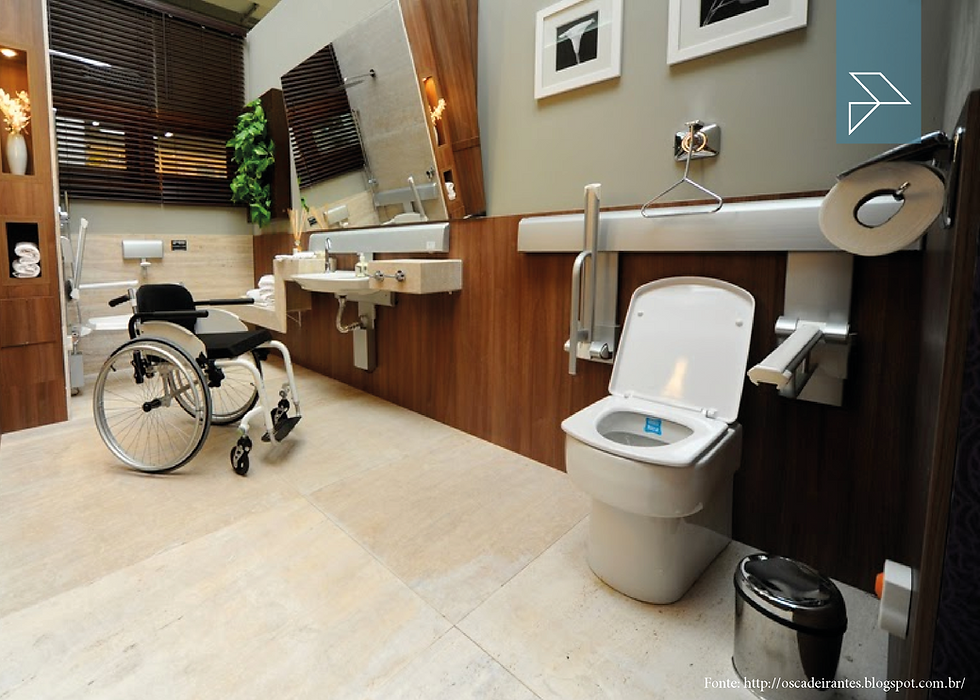

Na hora de projetar é sempre importante avaliar para quem se está projetando e quais as suas necessidades. Banheiros adaptados podem atender a quem carece do uso de cadeira de rodas, aparelhos ortopédicos, próteses e também a quem precisa de apoio, como idosos, crianças, gestantes e obesos. Assim, em 2015, a NBR 9050, entrou em vigência para determinar critérios e parâmetros técnicos de projeto, construção, mobiliário, espaços, equipamentos, entre outros, e dar condições de acessibilidade à todos indivíduos.
Neste tipo de banheiro, os sanitários devem ser facilmente acessados, localizados próximos as circulações principais e sinalizados. Ainda, se só tiver um banheiro para PNE (portador de necessidades especiais), a entrada deve ser independente, para que uma pessoa do sexo oposto possa auxiliar. Eles são obrigatórios em edificações públicas, privadas de uso comum (salões de festa de edifícios) e edificações coletivas ( hotéis, locais esportivos, etc.).
Os banheiros acessíveis são obrigatórios em edificações públicas (do governo ou que trabalhem para este), privadas de uso comum (como em edifícios residenciais - em locais como salões de festa) e em edificações coletivas (hotéis, locais esportivos, religiosos, prestadoras de serviços, etc.). Mas, eles também são feitos em ambientes residências para proporcionar conforto e segurança aos usuários.
Requisitos de projeto para um banheiro acessível
O layout deste tipo de banheiro pode ser variável, desde que respeite as dimensões e especificações da NBR 9050, que são:
1. Módulo Básico (com ou sem lavatório)
São as medidas mínimas para um banheiro acessível, com ou sem pia. Porém, a presença da pia não interfere nas medidas do espaço. Já que a NBR 9050 de 2015 exige que seja possível um giro de 360º da cadeira de rodas no interior do banheiro. As medidas mínimas são 200x150 cm, e surgiram através da escolha do vaso sanitário e a área de giro da cadeira de rodas. Em volta do lavatório e do vaso sanitário é necessário instalar barras de apoio. O módulo básico é mostrado na figura a seguir:
No caso de reformas, a área de manobra 360° será substituída pela área de rotação 180°. Ficando com uma medida de aproximadamente 170x150 cm.
O box deste tipo de banheiro deve ter 90x95 cm, logo, o banheiro necessitaria ter um tamanho mínimo de 240x205 cm. O piso do box do chuveiro deve ser antiderrapante e não deve ter desníveis em relação ao restante do piso do banheiro. Sendo aconselhado o uso de inclinação de até 2% na direção do ralo para escoamento da água. Ainda, grelhas e ralos devem ser instaladas fora da área de manobra e de transferência.
2. Móveis e Acessórios
Nos banheiros convencionais, geralmente, os armários estão sob as pias, mas nos acessíveis isto é proibido. Ainda, as prateleiras também não devem ser altas para que qualquer um possa acessá-las. Requisitos da norma:
A altura da pia, deve estar a 80 cm do piso, respeitando a altura livre de 70 cm para o usuário colocar os joelhos;
Armários: a altura de utilização indicada pela NBR 9050 é de 40 cm a 120 cm do piso acabado. É necessário que seja deixado um espaço livre de no mínimo 30 cm, a partir do piso;
Puxadores e fechaduras devem estar numa faixa entre 80 cm e 120 cm;
Cabideiros e registros devem ficar entre 80 cm e 120 cm do piso;
Porta-objetos: devem obedecer a faixa de altura indicada no item anterior e ter uma profundidade máxima de 25 cm;
Dispositivo de Sinalização de Emergência: devem ficar a 40 cm do piso, podendo ser instalados perto da bacia sanitária, do lavatório, da porta de acesso, do box e da banheira, para acionamento em caso de queda;
Barras horizontais: as barras horizontais da bacia sanitária devem medir 80 cm de um eixo de fixação ao outro. Altura: 75 cm do piso acabado ao eixo de fixação. Devem ser instaladas 2 barras destas, no caso de bacia instalada em parede com parede lateral (como no nosso exemplo). Mas é importante destacar que existem outras opções (e neste caso, veja a norma);
Barras verticais: 70 cm de comprimento (entre eixos de fixação). Ela deve ficar a 30 cm do fim da bacia e 10 cm acima da barra horizontal localizada logo abaixo;
Apenas a barra do lavatório será diferente: terá 40 cm, fixada a partir de 90 cm do piso e a no máximo 20 cm da borda do lavatório;
Papeleira: as de embutir devem ficar a 55 cm do piso. Já as papeleiras de sobrepor (rolo) devem ter sua "linha" de saída do papel a 100 cm do piso;
Espelho: a base inferior deve estar a no máximo 90 cm do piso e a altura da borda superior deve estar a no mínimo 180 cm do piso acabado. Se o espelho for inclinado 10º em relação à parede, a altura da borda inferior deve ser de no máximo 110 cm e da borda superior de no mínimo 180 cm do piso acabado;
Acessórios (como saboneteiras e toalheiros): devem ficar a uma altura entre 80 cm e 120 cm do piso acabado.
3. Detalhes Arquitetônicos
Desníveis: devem ser evitados. Se for de 5 mm, poderá ser ignorado. Se for de 5 mm a 2 cm, deverá ser preenchido com um uma superfície inclinada de 50%. Mas se passar de 2 cm, deverá ser tratado como degrau;
Portas - acesso: alguns espaços devem permanecer livre de barreira. Portas de abrir no sentido oposto ao da chegada do usuário, deverá ter no mínimo 120 cm livre para chegada e 30 cm livres para o alinhamento da abertura e a parede da direita. Mas se a folha da porta abrir sobre o usuário, será necessário que exista no mínimo 150 cm livre na frente da porta e 60 cm livres entre o vão e a parede esquerda. Além disso, deverão ter, do lado oposto ao da abertura, puxadores horizontais associados à maçaneta;
Altura da bacia sanitária: de 43 a 45 cm (do piso acabado ao topo da bacia), sem considerar o assento (com o assento, deverá ser de no máximo 46 cm). Poderá ser instalada uma bacia já com a altura adequada, ou ainda executar um sóculo, o qual não deverá ultrapassar 5 cm da base da bacia;
Válvula de parede: seu eixo deve ficar a no máximo 100 cm do piso acabado. Use alavancas, sensores eletrônicos ou outros dispositivos de fácil acionamento;
Altura lavatório (pia): a face superior da pia deve estar entre 78 e 80 cm a partir do piso acabado;
Profundidade da pia: da borda externa à torneira deverá haver uma distância máxima de 50 cm;
Tolerância dimensional: onde for indicado mínimo e máximo, as medidas devem ser consideradas absolutas. Em relação às demais medidas, poderá haver uma diferença de até 1cm para mais ou para menos;
Tamanho mínimo boxes de chuveiros: 90x95 cm;
Chuveiro: registros e misturadores devem ser do tipo alavanca, preferencialmente monocomando. O chuveiro deve ser instalado a 45 cm da parede lateral e a 100 cm de altura. Deve haver ducha manual, na qual deve haver o controle de fluxo da água e a ducha deve ser instalada a 30 cm da parede de fixação do banco a altura de 100 cm do piso.
